Комнатный контроллер Jung F50

28 / Июня / 2016

Среди новинок, представленных на выставке Light&Building 2016 компанией JUNG, - комнатный контроллер с дисплеем для умного дома KNX, который дополнил линейку управляющий элементов F50. Контроллер позволяет управлять освещением, климатом, приводами, запускать сценарии и режимы.
В этой статье мы рассмотрим его место в модельном ряде компонентов умного дома Jung, расскажем об особенностях дизайна и функционала, сравним с аналогами других производителей, ответим на распространенный вопрос и поделимся результатами небольшого теста эргономики.

Содержание:


Панели Jung F50 и F40

Jung предлагает две линейки кнопочных модулей и комнатных контроллеров для умного дома KNX: F50 и F40. Обе линейки выпускаются для серий дизайна A, AS, CD и LS, различаются формой и размещением клавиш.

Отличить F40 от F50 очень просто: посередине панели F50 расположено широкое поле для надписи или заглушка. Справа и слева от него размещены достаточно узкие клавиши без подсветки. У модели F40 подобного промежуточного поля нет, маркировка делается в виде гравировки, а посередине двух- и четырехклавишных панелей F40 установлен ряд индикаторных светодиодов, которые показывают статус активных функций.



До недавнего времени в линейке F50 присутствовали только кнопочные модули умного дома. Комнатный контроллер с экраном был представлен только в модельном ряде F40.

В этом году линейка F50 дополнилась полноценным устройством для контроля температуры. Теперь, выбирая оборудование Jung для системы Умный дом, можно остановиться на этом модельном ряде - не придется дополнительно устанавливать панели с экраном F40.

Дизайн



  1. Устройство устанавливается в стандартную монтажную коробку, занимает один «пост» и сочетается с декоративными рамками для электроустановочных изделий JUNG серий дизайна A, AS, CD и LS. В данных сериях представлены рамки средней и высокой ценовой категории для зданий различного назначения. Материал поверхности – пластик, стекло или металл. Цвета – несколько десятков базовых, а также, в серии LS возможен заказ рамок любого цвета из палитры Ле Корбюзье.
  2. Модель имеет четкий черно-белый LCD дисплей, на котором отображается информация о температуре, дате, времени и статус активных функций. По краям дисплея – цветные диоды-индикаторы, меняющие цвет в зависимости от режима работы. Яркость дисплея и светодиодов настраивается; экран выпускается только черного цвета.
  3. LCD дисплей вертикально-ориентированный, размещен посередине панели в том месте, где у кнопочных модулей F50 расположено поле для надписей. Иконки и подписи могут отображаться либо на экране, либо выгравированы на кнопке. При расположении дисплея не пришлось изменять конструкцию панели, за счет этого она отлично вписывается в общую концепцию KNX сенсоров Jung F50.
  4. От 2-х до 8-ми клавиш, две из которых отвечают за функции термостата, а остальные при программировании «умного дома» настраиваются на включение и выключение функций и сценариев, а также на регулировку различных параметров, например, яркости или положения штор. Раньше (у F40) экран «съедал» ровно половину места и оставалось только 2 свободных клавиши.



Функционал

Как и контроллер F40, новая версия F50 поддерживает все функции управления комнатой, имеет встроенный температурный датчик и возможность подключить один внешний датчик или метеостанцию. Если подключен уличный датчик, то на дисплей выводится информация о погоде.

Особенность модели F50 в том, что для нее доступен дополнительный модуль расширения, который позволяет управлять температурой в другом помещении. То есть с одной такой панели можно будет управлять двумя независимыми зонами климат-контроля.

Модуль расширения выглядит как кнопочный выключатель. Он может быть установлен в стандартную двойную рамку вместе с основным устройством или в отдельную рамку, при этом расстояние между устройствами (длина кабеля) не должно превышать 30 метров.

Климат-контроль на две зоны

Система KNX является децентрализованной, то есть ее «мозг» не сосредоточен в центральном процессоре, а распределен между оборудованием разных типов. Логика управления климатом в умном доме - оборудованием отопления, кондиционирования и вентиляции при этом заложена в управляющую панель, которая ставится вместо термостата.

К ней поступают данные от температурных датчиков, встроенная программа вычисляет, какую команду подать на кондиционер, радиатор, теплый пол и систему вентиляции. Обычно одна такая панель умного дома управляет одной зоной климата (набором HVAC устройств действующих одновременно и одинаково). Модуль расширения нового контроллера Jung F50 содержит подобный логический компонент, который может командовать своей зоной климата. Не имея экрана и части возможностей полнофункциональной панели, он в полтора раза дешевле.

Предположим, что у вас две смежных комнаты с раздельными температурными зонами: гостиная и, к примеру, крытая терраса. В гостиной можно установить контроллер умного дома с экраном, а на террасе – модуль расширения. В гостиной будут отображаться параметры обеих зон на экранчике, и ими можно будет полноценно управлять (запускать сценарии, менять режим вентиляции), а на террасе можно будет с одной панели включать свет и повышать/понижать температуру с помощью кнопок.

Если у вас два помещения, а управлять климатом вы хотите из одного места, то можно поставить модули в одну двойную рамку, а во второй комнате разместить только температурный датчик.

Аналоги других производителей

В линейках управляющих элементов «Умного дома» других производителей, представлены аналогичные устройства. Функционал за исключением некоторых частных деталей, совпадает, а разница заключается в цене и дизайне. В качестве ближайших аналогов можно назвать изделия для умного дома KNX от Merten, а также продукцию Gira и ABB Busch-Jaeger.

Все перечисленные немецкие производители предлагают качественное KNX оборудование, и выбор между ними остается делом вкуса. Уровень цен на Jung обычно немного выше, чем на Merten, но ниже, чем на изделия ABB или Gira


Часто задаваемый вопрос и результаты мини-исследования

В традиционной электрике выключатели редко имеют больше трех клавиш. Через выключатель должен пройти кабель, питающий лампочку, внутри него - механизм, размыкающий и замыкающий контакт для включения каждой управляемой группы.

В системах Умный дом используются специальные кнопочные модули: к ним подключается только один информационный кабель и нет необходимости предусматривать место для громоздких механических соединений. Кнопки могут быть как маленькими, так и большими – зависит от назначения и ваших предпочтений.

Когда заказчики видят каталог JUNG с вариантами трех- и четырех- кнопочных панелей, то часто спрашивают, удобно ли на них нажимать.

Инженеру этот вопрос кажется незначительным, но для пользователя эргономика - действительно важный фактор. К большим выключателям немецкого стандарта, которые используются у нас везде, мы привыкли и есть опасение, что маленькими кнопками пользоваться неудобно.

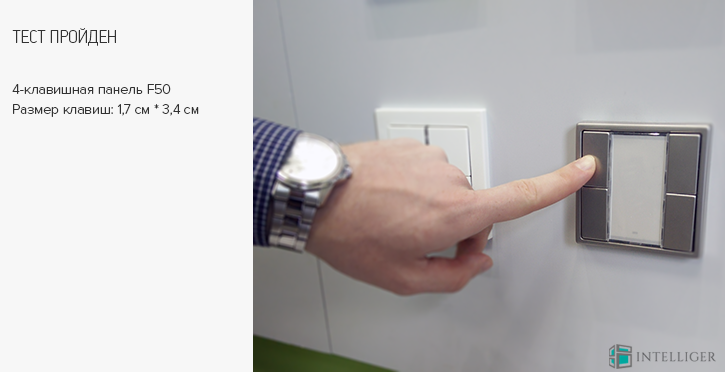

Мы ответственно подошли к изучению данного вопроса. На стенде JUNG в шоу-руме Intelliger все сотрудники протестировали все варианты устройств F50. По завершении данного практического эксперимента мы пришли к выводу, что проблем с эргономикой ни у кого возникнуть не должно.

Ширина кнопок линейки F50 составляет от 1,3 см у дизайн-серий A и AS до 1,8 см у серии LS (в сериях A и AS более широкая рамка и узкая внутренняя часть, а у LS - тонкая рамка и широкая клавиша).

Самые маленькие– на восьмиклавишном выключателе серии A – размером примерно 1,3 х 1,3 см. Такой размер соответствует клавишам на стандартной клавиатуре ноутбука. Нажимаются они легко, без усилий. Трехклавишные – аналогично.  Четырехклавишные имеют по сути восемь функций, так как каждая клавиша нажимается вверх и вниз. Аналогично – двухклавишные.





Заключение

В качестве заключения отметим, что если Вы остановили свой выбор на умном доме KNX с использованием оборудования Jung, то данная новинка - хорошее решение для установки в комнатах с климат-контролем. Это устройство будет красиво смотреться в интерьере, и им удобно пользоваться.



Управления климатом и девятью другими функциями, пять настраиваемых режимов работы, понятный интерфейс, технологичный дизайн и разумная цена.
